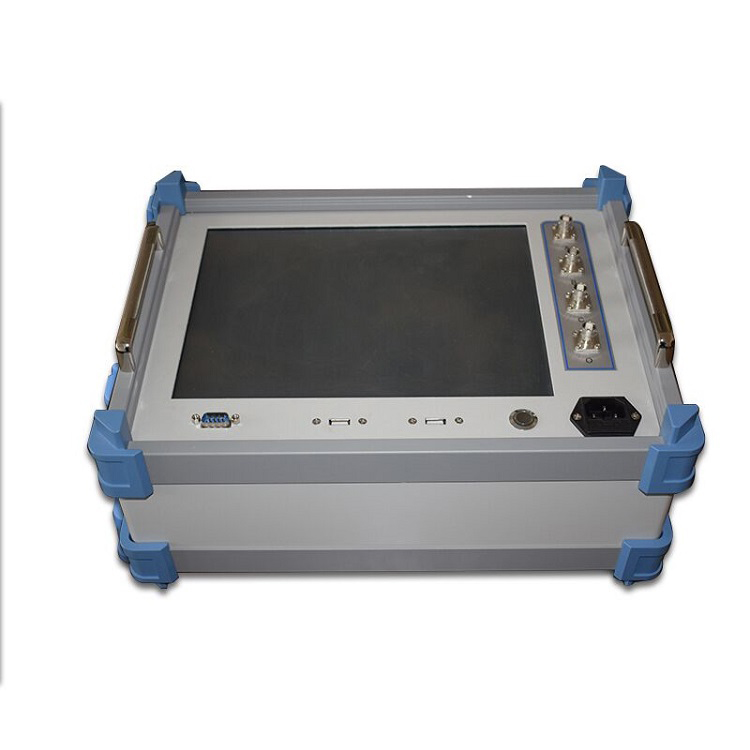

變壓器繞組變形測試儀（頻響法三相自動測試一
產品簡介
變壓器繞組變形測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在
訂購熱線：021-54358329
產品介紹
1、主要技術特點
l 采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。
l 測量速度快，對單個繞組測量時間2分鐘以內，并可以實現三相自動測試。
l 頻率精度非常高，精度高于0.001% 。
l 數字化頻率合成，頻率穩定性更高。
l 5000V電壓隔離、充分保護測試電腦安全。
l 可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
l 分析軟件功能強大，軟件、硬件指標滿足DL/T911-2016標準。
l 軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。
l 軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。
2、主要技術指標
l 測量速度：單相繞組1分鐘-2分鐘
l 輸出電壓：Vpp-25V，測試中自動調整
l 輸出阻抗：50Ω
l 輸入阻抗：1MΩ（響應通道內置50Ω匹配電阻）
l 掃頻范圍：10Hz－2MH
l 頻率精度： 0.001%
l 掃頻方式：線性或?qū)?shù)，掃頻間隔和點數可任意設置
l 曲線顯示：幅頻曲線
l 測量動態范圍寬：－120dB～20dB
l 供電電壓：AC220V±10%
l 主機重量： 6kg
l 主機體積:352mm*272mm*150mm
3、測試分析軟件主要特色
l 采用windows平臺，兼容Window 2000/Window XP/Windows7/windows8。
l 采用數據庫保存測試數據，對測試數據的管理簡潔方便。
l 可以同時加載 9 條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
l 軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。
l 軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場做很多的輸入，使用更加方便。
l 軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。
l 軟件界面簡潔、直觀、實用。
l 采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。
l 測量速度快，對單個繞組測量時間2分鐘以內，并可以實現三相自動測試。
l 頻率精度非常高，精度高于0.001% 。
l 數字化頻率合成，頻率穩定性更高。
l 5000V電壓隔離、充分保護測試電腦安全。
l 可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
l 分析軟件功能強大，軟件、硬件指標滿足DL/T911-2016標準。
l 軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。
l 軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。
2、主要技術指標
l 測量速度：單相繞組1分鐘-2分鐘
l 輸出電壓：Vpp-25V，測試中自動調整
l 輸出阻抗：50Ω
l 輸入阻抗：1MΩ（響應通道內置50Ω匹配電阻）
l 掃頻范圍：10Hz－2MH
l 頻率精度： 0.001%
l 掃頻方式：線性或?qū)?shù)，掃頻間隔和點數可任意設置
l 曲線顯示：幅頻曲線
l 測量動態范圍寬：－120dB～20dB
l 供電電壓：AC220V±10%
l 主機重量： 6kg
l 主機體積:352mm*272mm*150mm
3、測試分析軟件主要特色
l 采用windows平臺，兼容Window 2000/Window XP/Windows7/windows8。
l 采用數據庫保存測試數據，對測試數據的管理簡潔方便。
l 可以同時加載 9 條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
l 軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。
l 軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場做很多的輸入，使用更加方便。
l 軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。
l 軟件界面簡潔、直觀、實用。
