SBP15KVA(600)三倍頻感應電壓發生器

產品簡介

本產品是在工頻電網中利用硅鋼片鐵心的磁化曲線飽和特性，在變壓器接成開口三角形的二次線圈中感應出零序三次諧波電勢的原理制成的輕便型測試設備。SBP-5KVA/600V型三倍頻感應電

訂購熱線：021-54358329

在線咨詢

產品介紹

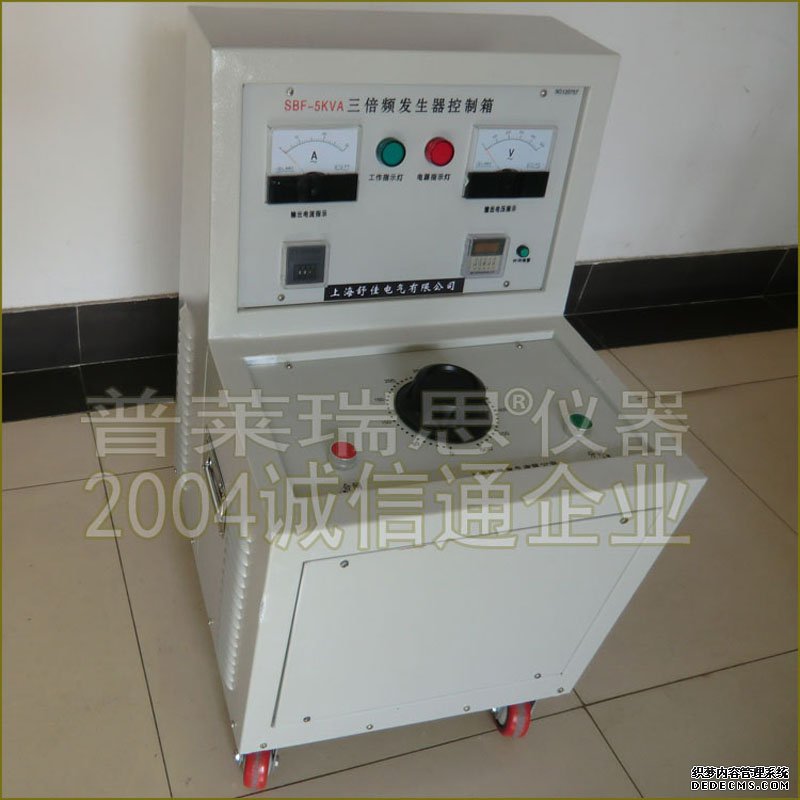

SBP5KVA(600)三倍頻感應電壓發生器

△警告和注意

為避免受到電擊或人身安全，同時為避免儀表或被測設備受到損壞，提醒使用者可靠控制和合理地使用。在任何時候必須遵守以下原則：
裝置接通電源前，必須接地！
沒有接地以前，不得接入電源！

一、概述：

本產品是在工頻電網中利用硅鋼片鐵心的磁化曲線飽和特性，在變壓器接成開口三角形的二次線圈中感應出零序三次諧波電勢的原理制成的輕便型測試設備。
SBP-5KVA/600V型三倍頻感應電壓發生器裝置可配套提供連同控制設備及機箱在內的成套產品。本發生器是電力系統、發電廠、變電站、供配電網絡中對小容量電力變壓器：串級式高壓電壓互感器進行倍頻感應高壓試驗的基本設備之一。也可對各種低壓電子、儀表電源變壓器，電感線圈電器線圈進行倍頻倍壓試驗，同時也可作為功率不大于1千瓦的倍頻電源用于某些特殊電器設備的供電或測試。
本產品是靜止變頻設備、噪音低、體積小、在高電壓系統中完全可以取代傳統的變頻機組。

二、工作原理：

三臺單相變壓器一次側接成星形，二次側接成開口三角形，在一次側加上對稱的三相正弦波電源時，并升高電壓讓鐵芯磁路飽和，使鐵芯中磁通所含三次諧波的成分增多,相應在鐵芯線圈上感應三次諧波電壓也增高.
由開口三角形的發生器二次側輸出的這個150赫茲（三倍工頻）感應電壓即作為三倍頻試驗電源電壓。
當三倍頻發生器帶上（例如JCC——220型高壓串級式電壓互感器）負載時，其電流由感性變?yōu)槿菪?，由于功率因?shù)低的影響，使發生器的效率較低，一般只有20%左右。因此，可在被試品某一空繞組上接入電抗器進行電流補償。來提高整個試驗回路的功率因數。

三、技術參數

輸出容量(KVA)		10	三次諧波比		0.5
變壓器一次額定數據	電壓(V)	380±10%	補償電抗器	電感量	3mH ~20mH
	電流(A)	7A		最大電流	29A~30A
	頻率HZ	50	負載試驗時間		60S
	接法	Y	外形尺寸
變壓器二次額定值	電壓(V)	600±10%	控制箱		長500mm0x寬440mm×高700mm
	電流(A)	20	重量		30kg
	頻率HZ	150
	接法	△
